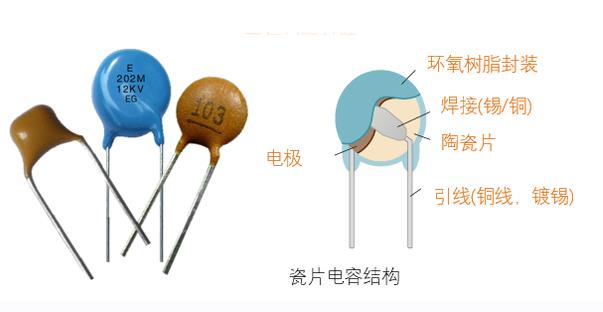

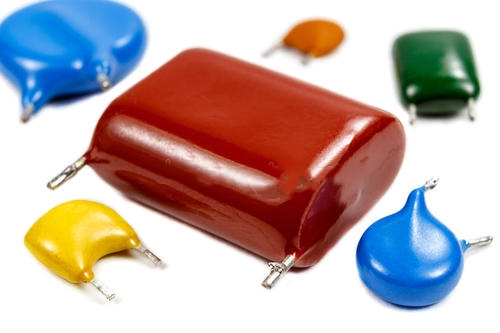

陶瓷電容器又稱為瓷介電容器或獨石電容器。很好理解，就是以高介電常數、低損耗的陶瓷材料為介質，在陶瓷基體兩面噴涂銀層，然后高溫?zé)摄y質薄膜作電極焊上引線，外表面涂上保護磁漆或者用環氧樹脂封裝而成；其容量大小由陶瓷片的面積和厚度因素決定。其耐壓由陶瓷厚度決定。它的外形以圓片式居多，也有管形、圓形等形狀。通常以藍色居多，其次黃色，褐色等。其特點是體積小、耐熱性好、損耗小、絕緣電阻高，容量小，適用于高頻電路。

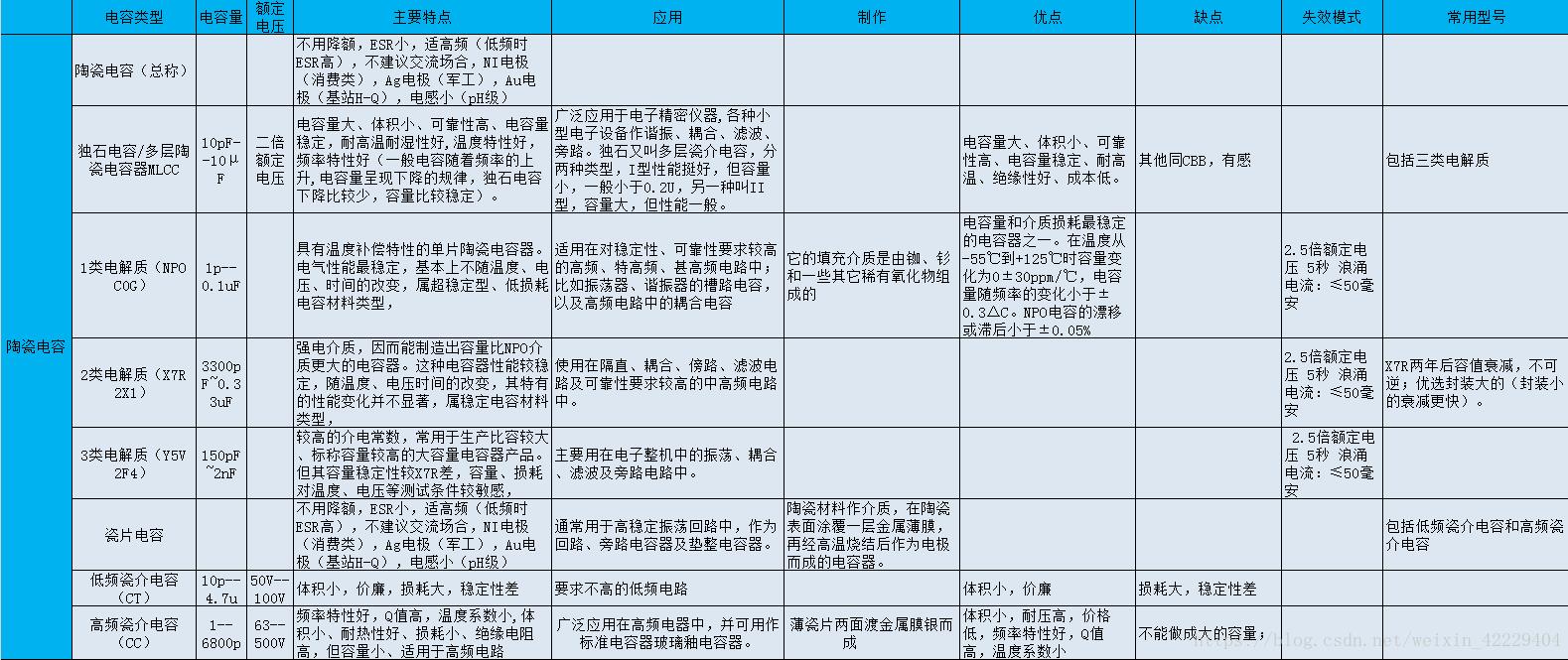

陶瓷電容的種類
1、按耐壓區分：高壓瓷介電容器（1KVDC以上）、低壓瓷介電容器（500VDC以下）。

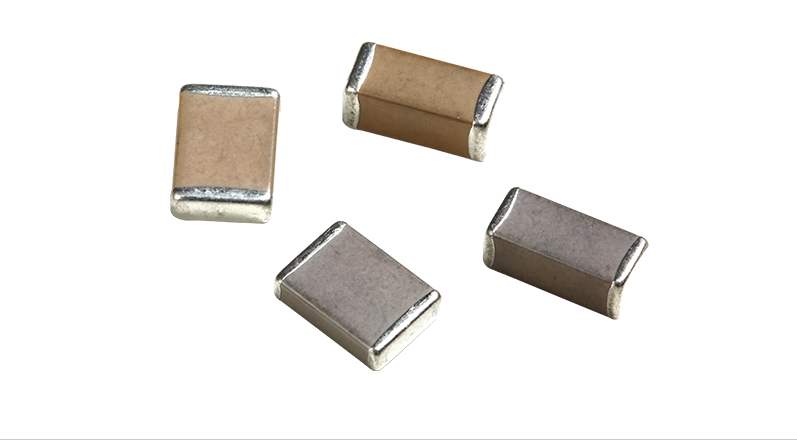

2、按結構形式：圓片狀電容器、管狀電容器、矩形電容器、片狀電容器、穿心電容器等
3、按照介質區分： I類瓷介電容、II類瓷介電容
a ： I 類瓷介電容：NP0，SL0，COG；
b ： II 類瓷介電容：X7R，X5R，Y5U，Y5V；
Y5P的溫度補償性能最好，全溫度范圍內的電容值變化范圍為±10%。
Y5U對溫度變化無補償性，全溫度范圍內的電容值變化范圍為+22%/-56%。
Y5V表示工作在-30~+85度，整個溫度范圍內偏差-82%~+22%
X5R表示工作在-55~+85度，整個溫度范圍內偏差正負15%
X7R表示工作在-55~+125度，整個溫度范圍內偏差正負15%
X7R電容器被稱為溫度穩定型的陶瓷電容器。X7R電容器的容量在不同的電壓和頻率條件下是不同的，它也隨時間的變化而變化，主要應用于要求不高的工業應用，主要特點是在相同的體積下電容量可以做的比較大。
Y5V電容器是一種有一定溫度限制的通用電容器，具有很高的介電系數，能較容易做到小體積，大容量，其容量隨溫度變化比較明顯，但成本較低。廣泛應用于對容量，損耗要求不高的場合。
NPO電容器是一種最常用的具有溫度補償特性的單片陶瓷電容器。電容溫漂很小，電容量和介質損耗最穩定的電容器之一。適合用于振蕩器、諧振器的槽路電容，以及高頻電路中的耦合電容。
高頻電容和低頻電容的區別
高頻陶瓷電容器（Ⅰ類瓷介電容器）: 容量穩定性很好，介質損耗小、絕緣電阻高、但容量?。恢饕獞?yīng)用于電子設備中的高頻電路和高頻高壓電路。（比如電腦主板和開關電源的二次輸出整流）
低頻陶瓷電容器 (Ⅱ類瓷介電容器) ： 指用鐵電陶瓷作介質的電容器，II類瓷介電容容體積小、容量大、但是穩定性差、損耗大。主要用于低頻旁路、隔直、以及濾波電路等。（比如交流電整流以后的濾波）
