在實際電路使用的時候，在很多情況下需要兩個甚至多個電容器并聯或串聯，但并聯或串聯以后，電容的容量會發生變化，很多人不太會計算，今天就來詳細寫一篇文章，詳細為大家介紹一下電容器串聯或并聯后，電容的容量會發生什么樣的變化。
電容器串聯和并聯電容量有什么變化？
1、電容器的串聯。
所謂電容器串聯，指的就是兩只或兩只以后的電容器，在電路中頭尾相連，如上圖所示，如果使用串聯的方式，電容器的總?cè)萘繒?huì)減少，甚至總?cè)萘勘热萘孔钚〉碾娙萜鞯娜萘窟€要小。具體的計算公式如下：

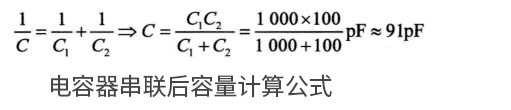

電容器串聯后容量計算公式
我們示例中的兩個電容器串聯，一個是1000PF，一個是100PF，串聯后的電容的實際容量約為91PF，比其中最小的一個電容的容量還要小一些。
當電容器串聯時，容量小的電容器應盡量選用耐壓大的，以接近或等于電路的電源電壓為佳 ，因?yàn)楫?dāng)電容器串聯在電路中時，容量小的電容器在電路中承擔的電壓比容量大的電容器承受的電壓大得多。
2、電容器并聯。
所謂電容器的并聯，指的就是兩只或兩只以上的電容器頭頭相連、尾尾相連，如上圖所錄，電容器并聯后容量計算就特別容易了，電容器并聯后總?cè)萘吭龃?，總?cè)萘康扔谒须娙萜魅萘恐?。具體的計算公式如下：

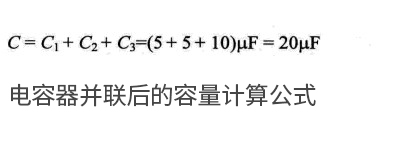

電容器并聯后的計算公式
如上圖我們的例子，計算后總?cè)萘繛?0UF。
特殊提醒：電容器并聯后容量明顯變大，但耐壓以最小電容的耐壓為準，如上圖示例，三個電容的耐壓就C1電容最小為6.3V，所以并聯后的電容器兩端的電壓都不能超過6.3V，不然電容器有可能會損壞。
