    串聯電壓規律,公式與串聯電路電壓規律介紹
    一、串聯電路基礎概念
    當各電路元件依次首尾相連,構成單一路徑,且每個節點最多連接兩個元件時,即形成串聯連接,這樣的電路稱為串聯電路。在串聯電路中,電流于各電阻處的數值相等,這是由于在直流電路環境下,同一支路的不同截面電流強度保持一致。而總電壓方面,串聯電路的總電壓恰為各串聯部分電壓之和。
    二、串聯電路的顯著特點
    電流路徑唯一性:電路中電流僅有一條流通路徑,意味著電流依次流經各個連接元件,無分支路徑可供分流。
    開關的全局控制性:開關裝置無論安裝于電路的哪個位置,均能掌控整個電路的導通與截止狀態,開關作用不受具體安裝位置影響。
    電流恒等特性:在串聯電路的任意位置,電流強度均相等,即流經某一電阻的電流必定與流經其他電阻的電流數值相同。
    電壓累加性:串聯電路的總電壓等于各部分電路元件兩端電壓的算術總和,這體現了串聯電路在電壓分配上的累加規律。
    等效電阻求和性:多個電阻串聯后的等效電阻阻值,等于各單獨電阻阻值的簡單相加,這為電路的整體電阻計算提供了簡便方法。
    功率相加性:串聯電路中各元件所消耗的功率之和,即為整個電路的總功率,反映出能量轉化在串聯結構中的累積特性。
    三、串聯電路的優缺點及結構特征
    優點
    當需要通過單一控制點(如開關)實現對整個電路狀態的同時控制時,串聯電路具備顯著優勢,僅需操作該控制點,即可便捷地管理整個電路的通斷。

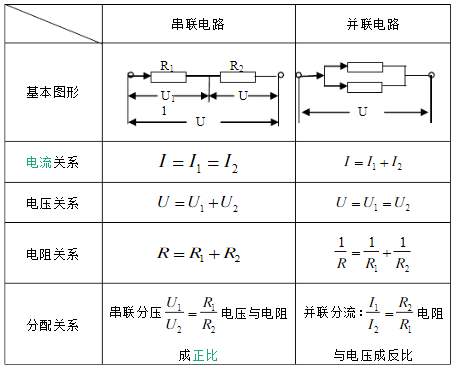

    串聯電壓規律
    缺點
    串聯電路存在一處斷開即導致整個電路失效的脆弱性,只要電路中有任何一個連接點或元件出現斷路故障,就會使得整個電路無法正常工作,所有串聯的電子元件都將停止運行。
    結構特征
    從結構形態上來看,串聯電路最明顯的特征是其無分叉支路,所有元件均依次排列在同一電流路徑上,確保電流依次流經每一個元件。
    四、串聯電路的電壓規律剖析
    總電壓與各部分電壓關系:在串聯電路架構下,整個電路的總電壓嚴格遵循各用電器兩端電壓相加的規律,即U=U?+U?+…+U?,這一定律是串聯電路電壓分配的核心規則。
    分壓效應及影響因素:串聯電路展現出明顯的分壓作用。由于電流在串聯電路中處處相等,因此根據歐姆定律,各電阻兩端所分得的電壓與其自身阻值呈正比例關系。阻值越大的電阻,其兩端分得的電壓也就相應越大。
    串聯電壓規律
    等效電阻與電壓分配:總電阻等于各分電阻阻值的代數和,這為電壓分配提供了基礎。各電阻分得的電壓不僅由自身阻值決定,還與總電阻相關聯。各電阻分得的功率同樣遵循與阻值成正比的規律。
    電壓計算公式及應用:對于串聯電路中的電壓計算,總電壓U總=U?+U?+U?+…+Ux,其中U?=I×R?,U?=I×R?,以此類推,U總=U?+U?。在實際應用中,若需測量某一元件兩端的電壓,可將電壓表并聯于該元件兩端,注意確保電壓表的正負極正確連接,以準確獲取電壓數值。
    電阻與電壓比例關系:串聯電路中,電阻之間的阻值比例與所分得的電壓比例相等,即U?:U?=R?:R?,這一比例關系在電路設計與故障排查中具有重要參考價值。
